Ventiladores Gas Freeing Victor Marine

Para qué se utilizan los ventiladores Gas Freeing

La desgasificación a bordo de los buques se realiza por diversos motivos, entre ellos el cambio de carga, la seguridad y salud, y el mantenimiento de tanques, sin limitarse a ellos. Es esencial que se lleve a cabo de forma eficiente y segura. Según el fabricante, estos ventiladores cumplen ese objetivo y gozan de buena reputación en el mercado marítimo.

Los equipos se comercializan bajo la marca original Victor Pyrate, según indica el fabricante.

Características principales

• Diseñados y aprobados por sociedad de clasificación para su uso en zonas peligrosas (Designed and Class Approved for use in hazardous areas).
• Modo de suministro o de extracción mediante la simple inversión del suministro de agua.
• Accionamiento integral directo en línea (Direct In-Line): sin caja de engranajes que mantener ni que pueda fallar.
• Antichispas (aprobado ATEX).
• Pueden funcionar a bajas presiones.
• Ligeros y compactos para facilitar su transporte.
• Disponibles para montaje horizontal.
• Alto caudal de aire y alta presión estática.
• Motores eficientes y materiales de calidad marina.
• Tubo de purga a prueba de fallos (fail-safe bleed tube) que indica el fallo del sello.

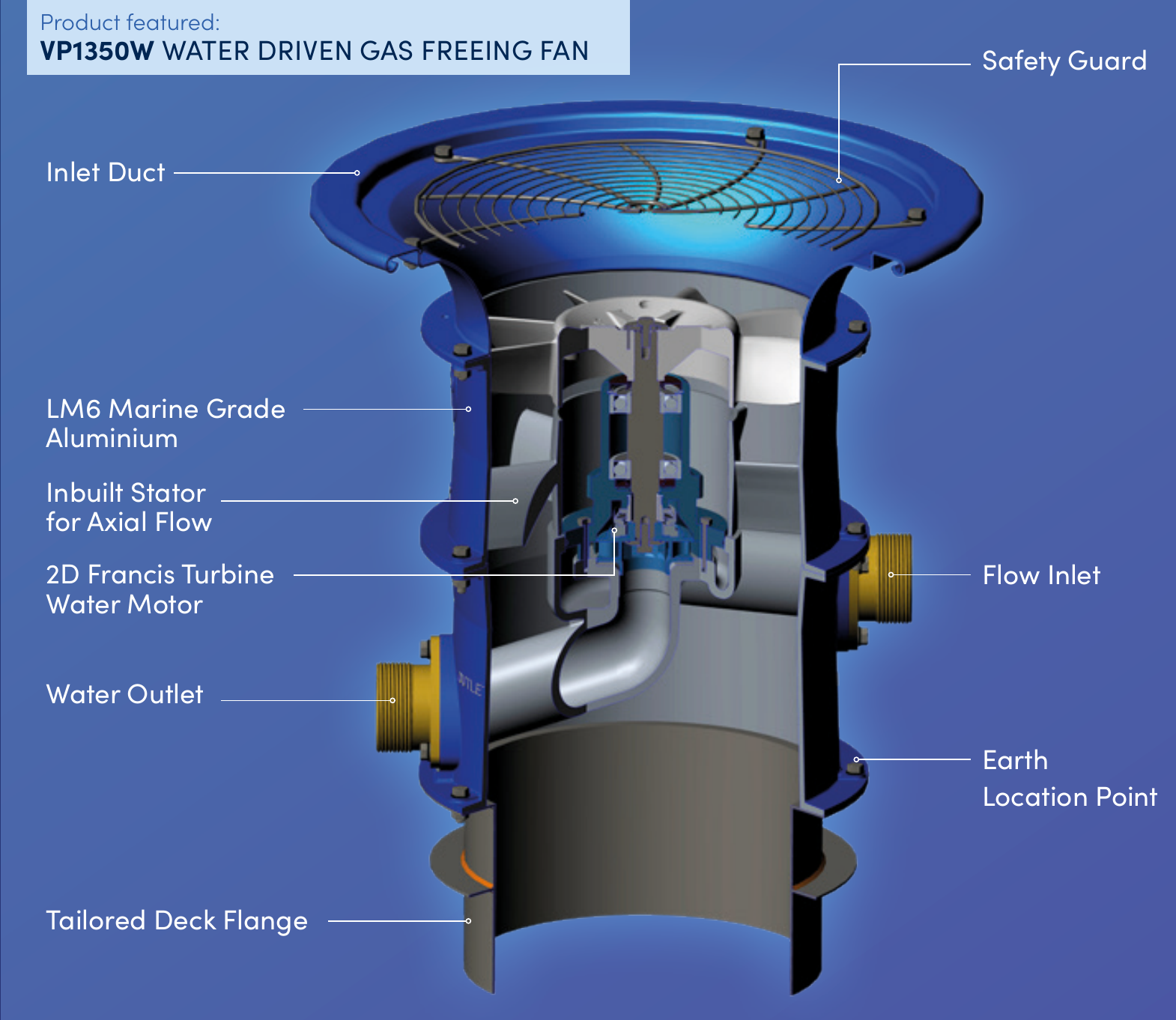

Componentes del ventilador: ejemplo VP1350W

Tecnología de turbina y materiales

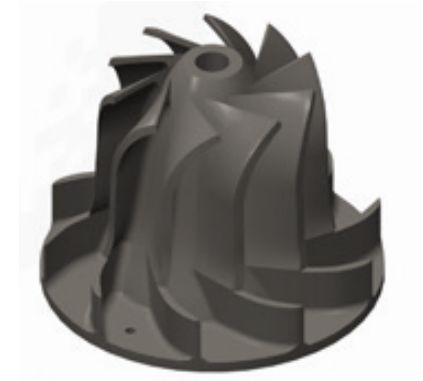

Turbina hidráulica Francis 3D

El rotor de turbina Francis 3D del motor hidráulico está instalado en los modelos VP1500W, VP1000W, VP1400W y VP700W. Según el fabricante, ofrece mayor eficiencia. Diseñada internamente y accionada por la turbina Francis 3D de Victor Marine, la serie VP1500 reduce el consumo de agua un 15 % en comparación con las turbinas convencionales, sin comprometer la potencia ni el caudal de aire.

Impulsor PAGAS

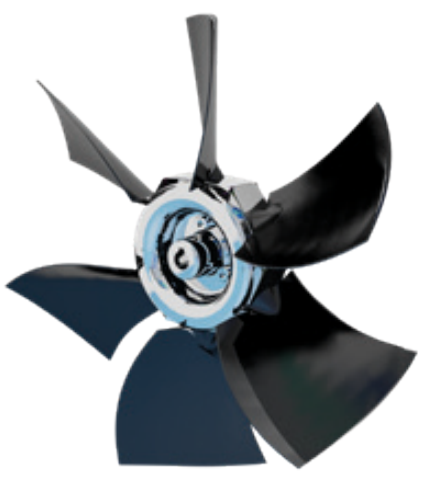

Los modelos VP1400 y VP700 tienen palas de impulsor fabricadas en PAGAS (poliamida reforzada con fibra de vidrio y antiestática), un material capaz de trabajar en condiciones a prueba de explosión. El material PAGAS es ligero, tiene una alta resistencia a la tracción y es adecuado para temperaturas de funcionamiento de -40 °C a +110 °C.

Perfil de las palas

VP1400 y VP700: perfil tipo aerodinámico (airfoil), diseñado para la máxima eficiencia y un bajo consumo de potencia.

Ventiladores aprobados ATEX

Victor Marine diseña todos sus ventiladores para trabajar en condiciones explosivas y peligrosas. Todos los impulsores, carcasas y motores están diseñados con materiales compatibles o con pistas antichispas incorporadas, en plena conformidad con la directiva europea ATEX (EC ATEX directive), según indica el fabricante.

Gama de ventiladores Gas Freeing: especificaciones técnicas

Las tablas siguientes reproducen los datos de la ficha del fabricante para cada modelo.

*Hay disponibles varias bridas de cubierta para distintas aberturas. También pueden suministrarse acoplamientos diversos (Nakajima, Storz, Camlock, etc.) y distintas mangueras. En la fila de Super Duplex, «X» indica disponible y «—» indica que la ficha no lo marca.

Modelos de la gama

VP700W: Ventilador accionado por agua

Ventilador hidráulico ligero, antichispas y de acero inoxidable, adecuado para petroleros de tonelaje pequeño y medio (petróleo, productos o químicos) con espacio de cubierta restringido y capacidad de bombeo limitada. También puede utilizarse para ventilación en espacios confinados.

• Caudal máximo de aire: 7000 m³/hr (116 m³/min).
• Presión estática máxima: 970 N/m² (Pa).
• Peso operativo: 19 kg.
• Adecuado para (Suitable): Oil, Gas, Product, Chemical; Handysize, SR, LPG.

VP800W: Ventilador accionado por agua

Ventilador hidráulico de alto rendimiento y gran penetración, construido con aluminio LM6 de alta calidad.

• Caudal máximo de aire: 8700 m³/hr (144 m³/min).
• Presión estática máxima: 1130 N/m² (Pa).
• Peso operativo: 31 kg.
• Adecuado para (Suitable): Oil, Gas; Panamax, Aframax.

VP1000W: Ventilador accionado por agua

Ventilador hidráulico de alto rendimiento y gran penetración, construido con acero inoxidable 316 de alta calidad.

• Caudal máximo de aire: 10540 m³/hr (175 m³/min).
• Presión estática máxima: 1790 N/m² (Pa).
• Peso operativo: 27 kg.
• Adecuado para (Suitable): Oil, Gas, Product, Chemical; LR2, LR1, MR, LPG.

VP1350W: Ventilador accionado por agua

Ventilador hidráulico de alto rendimiento y gran penetración, construido con aluminio LM6 de alta calidad.

• Caudal máximo de aire: 14350 m³/hr (238 m³/min).
• Presión estática máxima: 2600 N/m² (Pa).
• Peso operativo: 31 kg.
• Adecuado para (Suitable): Oil, Gas; Suezmax, UL/VLCC, LPG.

VP1400W: Ventilador accionado por agua

Ventilador hidráulico antichispas de alto rendimiento y gran penetración, diseñado específicamente para sistemas de baja presión y grandes aberturas de cubierta.

• Caudal máximo de aire: 14000 m³/hr (232 m³/min).
• Presión estática máxima: 1500 N/m² (Pa).
• Peso operativo: 25 kg.
• Adecuado para (Suitable): Oil, Gas, Product, Chemical; Suezmax, UL/VLCC, LPG.

VP1500W: Ventilador accionado por agua

Ventilador hidráulico antichispas de alto rendimiento y gran penetración, construido con acero inoxidable 316 de alta calidad.

• Caudal máximo de aire: 14800 m³/hr (246 m³/min).
• Presión estática máxima: 3120 N/m² (Pa).
• Peso operativo: 27 kg.
• Adecuado para (Suitable): Oil, Gas, Product, Chemical; Suezmax, UL/VLCC, LPG.

VP950A: Ventilador accionado por aire comprimido

Ventilador neumático (accionado por aire) antichispas, de acero inoxidable, de alto rendimiento y gran penetración, apto para todo tipo de buques.

• Caudal máximo de aire: 9000 m³/hr (149 m³/min).
• Presión estática máxima: 700 N/m² (Pa).
• Peso operativo: 24 kg.
• Adecuado para (Suitable): Oil, Gas, Product, Chemical; LR2, LR1, MR, LPG.

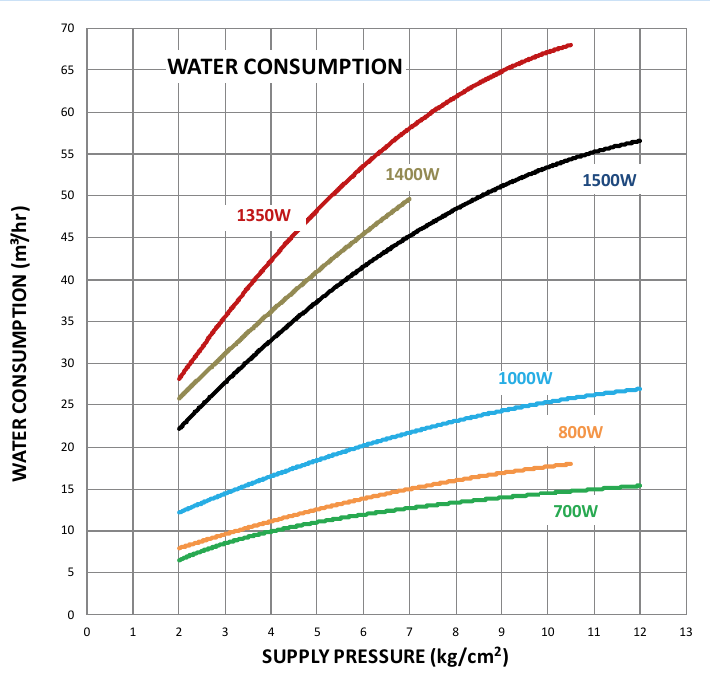

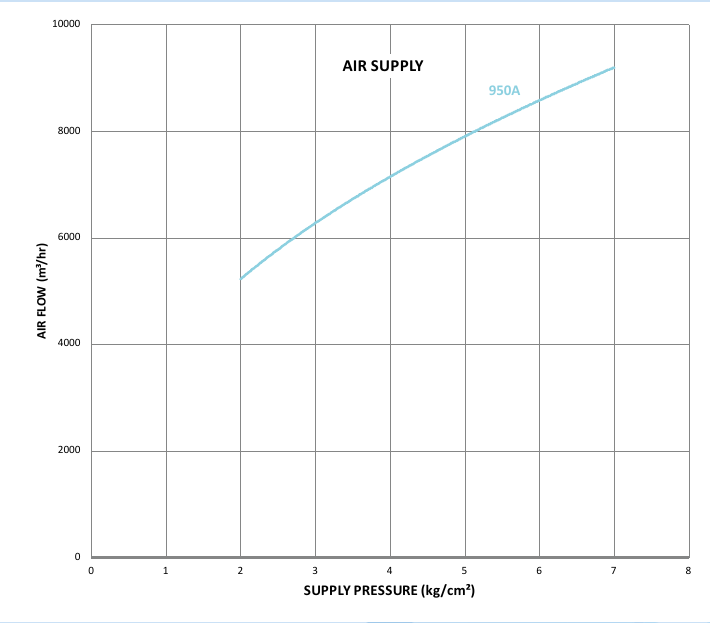

Gráficos de caudal y consumo frente a presión de suministro

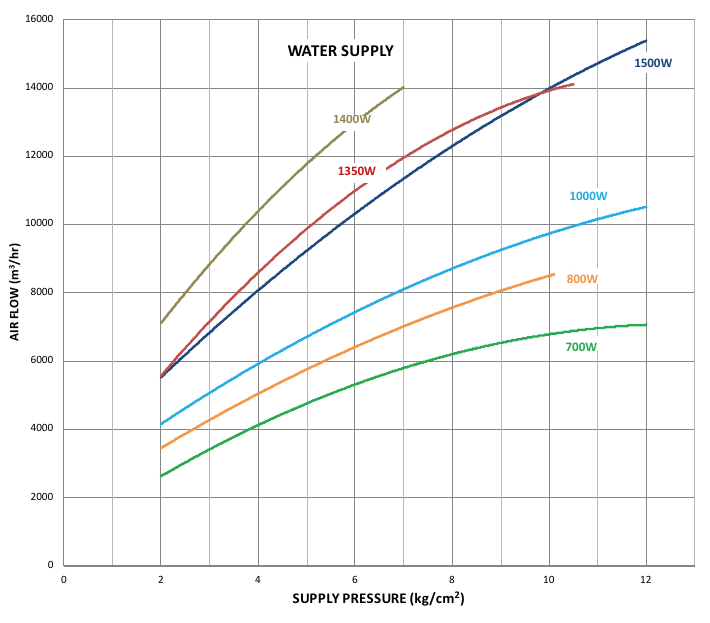

La ficha del fabricante incluye curvas de consumo de agua frente a presión de suministro y de caudal de aire frente a presión de suministro, para los modelos hidráulicos y para el modelo neumático VP950A.

Accesorios para ventiladores Gas Freeing

Manguera layflat

Disponible para suministro de servicio pesado (roja) y para escape de servicio medio (azul). Refuerzo de poliéster tejido encerrado entre revestimientos interior y exterior de poliuretano. Disponible en diámetros nominales de 38 mm y 50 mm y con una longitud máxima de 50 metros.

Manguera de suministro de aire (negra)

Caucho de neopreno reforzado con múltiples trenzas de rayón. Disponible en diámetros nominales de 19 mm y 25 mm.

Conducto de aire

Diseñado específicamente para «zonas peligrosas» marinas, es un conducto de tela flexible ignífugo y antiestático, de servicio pesado, con espiral y recubrimiento de PVC. Se produce en diámetro nominal estándar de 300 mm o en diámetros y longitudes especiales, y es adecuado para funcionamiento tanto en modo de suministro como de extracción. Hay disponibles bridas de acero dulce, de acero inoxidable (AISI 316) y galvanizadas para adaptarse a la apertura de cubierta y a los conductos de salida de los ventiladores VP.

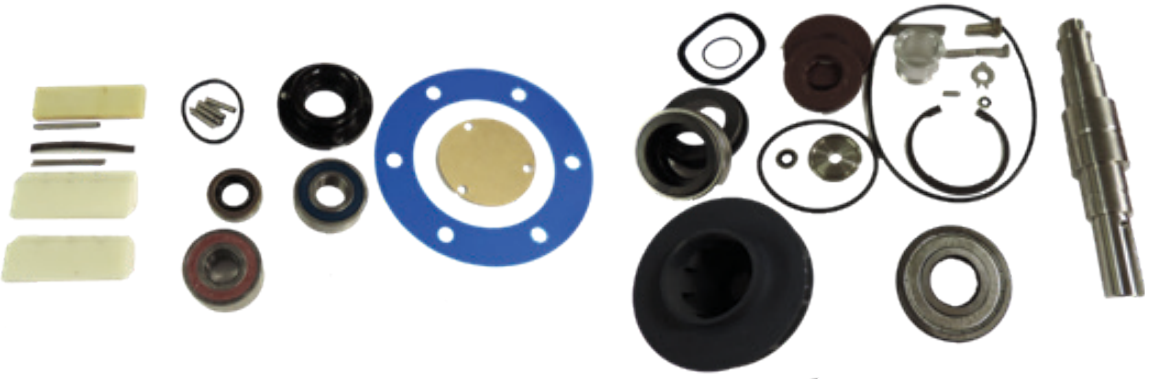

Kits de repuestos

Se suministran como kits básico (A), estándar (B), completo (C) o de puesta a punto (tune-up). Incluyen los elementos necesarios para revisar las máquinas. Los repuestos también están disponibles como artículos individuales bajo petición.

Bridas

Según la ficha, todos los ventiladores se suministran con una brida de cubierta estándar de 318 mm. Otras bridas de cubierta están disponibles bajo petición.

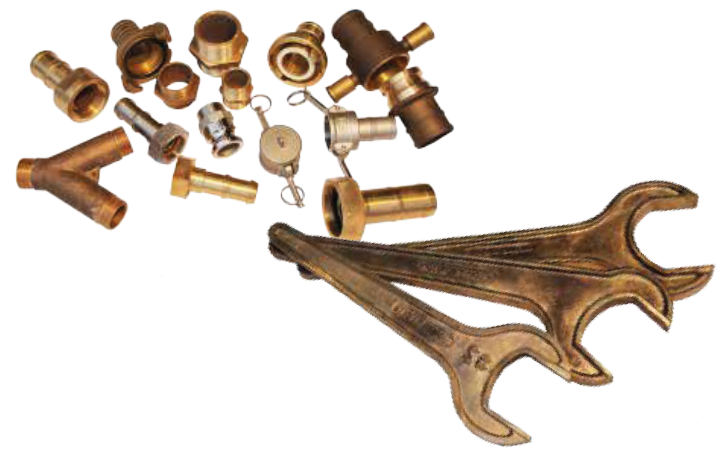

Conexiones y llaves

El fabricante dispone de una amplia gama de conexiones de manguera, acoplamientos de manguera, llaves para manguera y adaptadores de válvula de cubierta, en su mayoría con roscas BSP. Las llaves para manguera están fabricadas en una aleación antichispas para una seguridad completa.

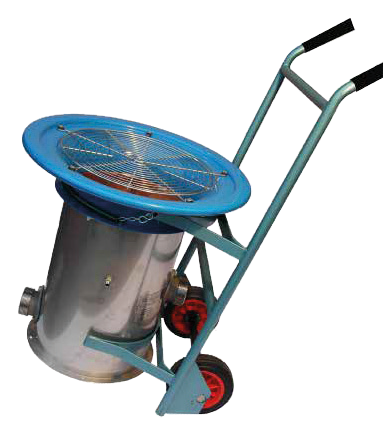

Carro de transporte

Fabricado en construcción tubular ligera, facilita el transporte de los ventiladores en zonas de acceso restringido. Incluye ruedas resistentes y una correa de sujeción del ventilador para mayor protección.

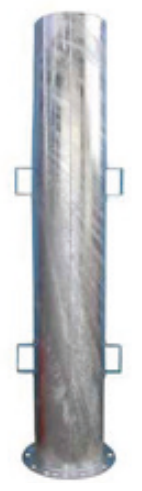

Chimeneas de ventilación portátiles

Fabricadas en acero dulce galvanizado, con una altura de 2 m. Según la ficha, cumplen el requisito de la SOLAS (capítulo 59, párrafo 2, tal como figura en el original), que especifica una velocidad de salida de la descarga de 30 m/s a 2 metros sobre el nivel de cubierta, cuando se utilizan con los ventiladores VP1350W mk5 o VP1500W.

Diseño, puesta en marcha y soporte

• Diseño: el equipo de diseño de Victor Marine cuenta con amplia experiencia y conocimiento del sector. El cliente puede plantear los requisitos específicos de su proyecto y el equipo de desarrollo colabora para crear una solución a medida. Las instalaciones internas de ingeniería y ensayos permiten diseñar, fabricar y construir muchos sistemas en sus propias instalaciones, y el fabricante puede ofrecer también una gama de opciones de certificación y de proceso.
• Puesta en marcha y mantenimiento: los ventiladores Gas Freeing y los equipos de limpieza de tanques están diseñados para que los equipos de servicio del cliente, internos o de a bordo, los instalen y mantengan. Victor Marine Ltd puede ofrecer además ingenieros en todo el mundo, a través de su red de agentes, para la puesta en marcha y el servicio. Los agentes e ingenieros están plenamente cualificados y formados en todos sus productos.
• Posventa y soporte técnico: el fabricante mantiene una red mundial de agentes que pueden ofrecer servicio posventa, por ejemplo instalación, puesta en marcha, soporte técnico, mantenimiento y repuestos.

Normas, homologaciones y origen

• Diseñados y aprobados por sociedad de clasificación para su uso en zonas peligrosas.
• Antichispas (aprobado ATEX), en conformidad con la directiva europea ATEX según indica el fabricante.
• La ficha incluye, bajo «Type approvals by», los logotipos de ABS y Bureau Veritas, sin especificar a qué modelos corresponde cada homologación.
• La ficha indica diseño, ensamblaje y ensayo en el Reino Unido, y muestra la marca «Made in Britain».

Preguntas frecuentes sobre los ventiladores Gas Freeing

¿Qué modelos de ventilador Gas Freeing ofrece Victor Marine?

La gama incluye los modelos hidráulicos VP700W, VP800W, VP1000W, VP1350W, VP1400W y VP1500W, y el modelo neumático VP950A, accionado por aire comprimido.

¿Qué diferencia hay entre los modelos con sufijo W y el VP950A?

Según la tabla del fabricante, los modelos VP700W a VP1500W se accionan con agua y el VP950A con aire comprimido. El VP950A tiene motor de tipo «Air ATEX Approved».

¿Qué modelo está diseñado para sistemas de baja presión y grandes aberturas de cubierta?

El fabricante indica que el VP1400W está diseñado específicamente para sistemas de baja presión y grandes aberturas de cubierta.

¿Qué modelos utilizan impulsor PAGAS?

La tabla de materiales indica impulsor de poliamida (PAGAS) en los modelos VP700W y VP1400W.

¿Pueden funcionar en modo de suministro y de extracción?

Sí. El fabricante indica que el modo de suministro o de extracción se consigue invirtiendo el suministro de agua. La tabla recoge para el modo de extracción «Yes, Reversible» en todos los modelos, salvo el VP1400W, que figura como «Yes, Special Impeller».

¿Qué accesorios se ofrecen para los ventiladores Gas Freeing?

Mangueras layflat y de suministro de aire, conductos de aire, kits de repuestos, bridas, conexiones y llaves, carros de transporte y chimeneas de ventilación portátiles.
